一、無組織排放定義

　　針對于無組織排放的定義，主要是依據《大氣污染物綜合排放標準》(GB 16297-1996)和《揮發新有機物無組織排放控制標準》(GB 37822-2019)的定義來確認，具體如表1所示。兩者定義重點關注的是廢氣排放點，只要不經過排氣筒的無規則排放，都為無組織排放。而(GB 37822-2019)更關注在排放的位置及源頭點位。

表1：無組織排放定義

　　二、揮發性有機物無組織管控發展

　　揮發性有機物自管以來，無組織排放就一直是重點關注的一環。生態環境部及其他管理部門在多個文件重點提及相關管理要求。從表2所示, 揮發性有機物無組織管控的要求越來越細化，重視程度越來越高，也更加突顯出妥善解決好無組織排放的問題，對揮發性有機物綜合治理非常關鍵。

表2：揮發性有機物無組織管控發展

　　三、無組織排放點位源

　　如圖1所示，常見涉揮發性有機物排放單位的無組織排放源主要有12類，根據筆者多年現場實地調研，對于大部分排放企業，主要無組織排放源在儲罐呼吸閥、裝卸車過程、動靜密封點泄漏、工藝有組織和工藝無組織排放等五大部分，其中工藝無組織排放和動靜密封點泄漏是重中之重。

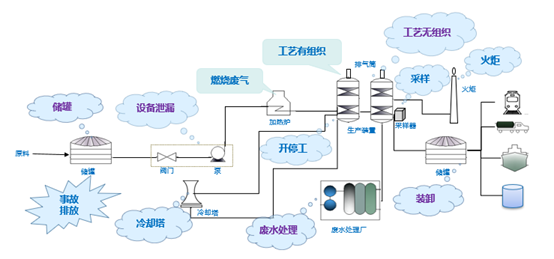

圖1：揮發性有機物無組織排放點源

　　按照《揮發新有機物無組織排放控制標準》(GB 37822-2019)劃分，涉及揮發性有機物工藝生產無組織排放可以分為VOCs基礎化工原料生產過程和含VOCs產品的使用過程。

　　01、VOCs基礎化工原料生產過程

　　物料投加和卸放：液體物料、粉粒料密閉投加化學反應單元：進料口/出料口/檢修口/攪拌口/觀察孔等置換/揮發排氣分離精制單元：離心/過濾/干燥/吸收/洗滌/蒸餾/萃取/冷凝等單元排氣抽真空系統：干式真空泵排氣配料加工和產品包裝：混合/攪拌/研磨/造粒/切片/壓塊等配料加工過程，以及含VOCs產品的包裝(灌裝、分裝)過程排氣

　　02、含VOCs產品的使用過程

　　調配：混合、攪拌等涂裝：噴涂、浸涂、淋涂、輥涂、刷涂、涂布等印刷：平版、凸版、凹版等粘結：涂膠、熱壓、復合、貼合等印染：染色、印花、定型等干燥：烘干、風干、晾干等清洗：浸洗、噴洗、淋洗、沖洗、擦洗等成型：混煉/塑煉/塑化/熔化/擠出/注射/壓制/壓延/發泡/紡絲等

　　四、無組織排放收集系統設計規范

　　揮發性有機物管控以來，并未出臺相關的無組織設計規范等，目前只是在《揮發新有機物無組織排放控制標準》(GB 37822-2019)管理要求中提及，測量點應選取在距離排風罩開口最遠處的無組織排放位置，控制風速不低于0.3m/s。

　　由于缺乏專業獨立的設計規范，現有系統主要是根據廢氣收集方式，依托其他的設計規范來設計。

　　主要的設計規范可以分為三類：①全密閉收集設計規范;②排氣罩(非全密閉)收集設計規范;③其他工程類設計規范。

　　01、全密閉收集設計相關規范

　　涂裝作業安全規程涂層烘干室安全技術規定 GB 14443-2007涂裝作業安全規程噴漆室安全技術規定 GB14444-2006潔凈廠房設計規范 GB50073-2013

　　02、排氣罩(非密閉)收集相關設計規范

　　通風櫥類：《化工實驗室化驗室供暖通風與空氣調節設計規范》JG_T 222-2007《實驗室變風量排風柜》JG_T 385-2012《無風管自凈型排風柜》

　　集氣罩類：《集氣罩分類及技術要求》GB/T 16758-2008AQ局部排風設施控制風速檢測與評估技術規范 AQ-T-4274-2016

　　03、其他工程類相關設計規范

　　簡明通風設計手冊 孫一堅主編三廢處理工程技術手冊 廢氣篇 劉天齊主編實用供熱空調設計手冊 陸耀慶主編

　　五、無組織排放收集系統設計

　　無組織排放管控的重點就是用合理的風量，采用合理的收集方式將廢氣由無組織排放變成有組織排放，設計技術路線主要是：識別污染源位置-確定污染源收集方式-核算廢氣收集風量。

　　污染源收集方式和風量設計是此系統設計的關鍵，也是目前無組織排放的難點。

　　01、全密閉收集方式及風量設計

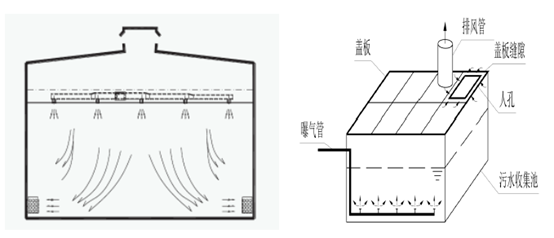

　　全密閉收集方式主要是通過對車間或者是某個工藝段進行密閉，采用整體換風或負壓的形式收集廢氣，最常見于噴漆房、烘干房，潔凈車間，污水處理廠等工序或者車間,也可以運用于點源多且分布比較錯亂的工況下。目前主要參照的設計規范有《涂裝作業安全規程噴漆室安全技術規定》(GB14444-2006)和《潔凈廠房設計規范》(GB50073-2013)。

　　如圖表3所示，依據(GB14444-2006)規范，對于全密閉收集情況下，噴漆室相關風速的管控要求。

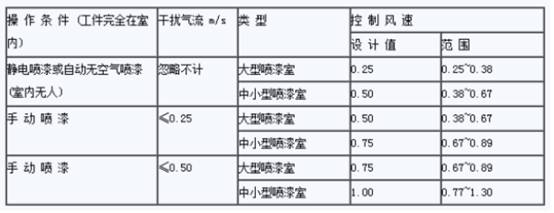

表3：《涂裝作業安全規程噴漆室安全技術規定》

　　根據表3要求，密閉(噴漆室)的收集風量按下式計算：

　　L= V × F × β × 3600式中：L—收集風量，m3/h;v—控制風速，m/s;F—截面積面積，m2;β—安全系數，一般取1. 05~1.1

　　如表4所示，依據(GB50073-2013)規范，對于全密閉收集情況下，潔凈廠房相關換氣次數的管控要求。

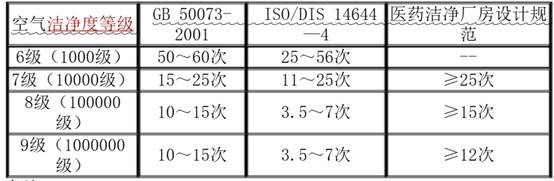

表4：《潔凈廠房設計規范》
